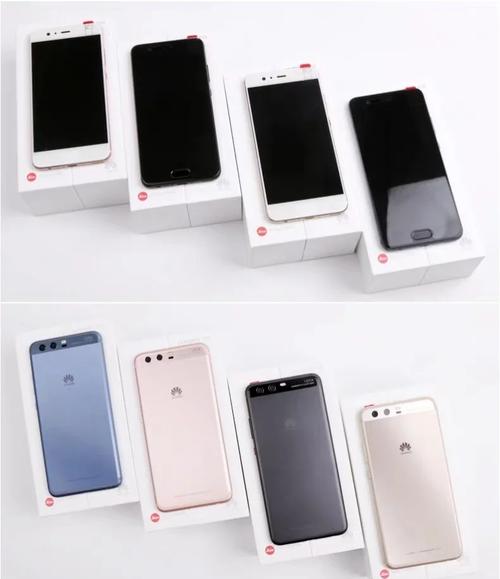

华为P10 Plus处理器纳米工艺有何特别？

核心答案

华为P10 Plus搭载的处理器是海思麒麟960（Kirin 960），其采用的制程工艺是16纳米 FinFET（16nm FinFET）。

详细解读

什么是“16纳米”？

这里的“16纳米”指的是制造处理器晶体管时所采用的最小特征尺寸，这个数值越小,意味着：

• 集成度更高：在同样大小的芯片面积上，可以塞进更多的晶体管，麒麟960集成了约53亿个晶体管,性能远超其前代产品。
• 功耗更低：晶体管之间的距离更短，电流在传输过程中的损耗更小，因此处理器的能耗比（性能/功耗）得到显著提升，这是为什么麒麟960在性能增强的同时,发热和耗电控制得比麒麟960更好的关键原因。
• 性能更强：更小的制程允许更高的工作频率,并且在信号传输上的延迟也更低。

什么是“FinFET”技术？

“16纳米”只是工艺的“节点”名称，而FinFET（Fin Field-Effect Transistor，鳍式场效应晶体管）是这个节点下的具体晶体管结构技术。

• 背景：在传统的平面晶体管中，当制程进入20纳米以下时，晶体管的“门”（Gate）越来越难以有效控制电流，导致严重的漏电问题，这就像水龙头关不紧，水会不断漏出,造成巨大的能源浪费和发热。
• 解决方案：FinFET技术将原本平面的“沟道”变成了三维的“鳍片”形状，而“门”则从三面包围这个“鳍片”，这种立体结构大大增强了“门”对电流的控制能力，有效抑制了漏电，是实现16纳米及以下先进工艺的关键技术。

16纳米 + FinFET 是一个高效、低功耗的组合，代表了当时（2025年）移动处理器制造工艺的先进水平。

麒麟960 (16nm) 的特点与意义

麒麟960是华为海思在2025年推出的旗舰处理器,首次在华为手机上实现了多项重大突破：

1. 性能飞跃：

   • CPU：采用4xA73大核 + 4xA53小核的big.LITTLE架构，这是安卓阵营首次在旗舰SoC中直接使用当时最顶级的Cortex-A73架构大核，性能相比前代麒麟950提升了约40%。
   • GPU：首次采用了Mali-G71 MP8图形处理器，性能相比前代翻倍，图形处理能力大幅增强,游戏体验更流畅。

2. 能效比优化：

   得益于16nm FinFET工艺，麒麟960在提供强劲性能的同时，将功耗控制在了非常优秀的水平，这使得P10 Plus在日常使用和重度游戏时,发热和续航都得到了很好的平衡。

3. 基带集成：

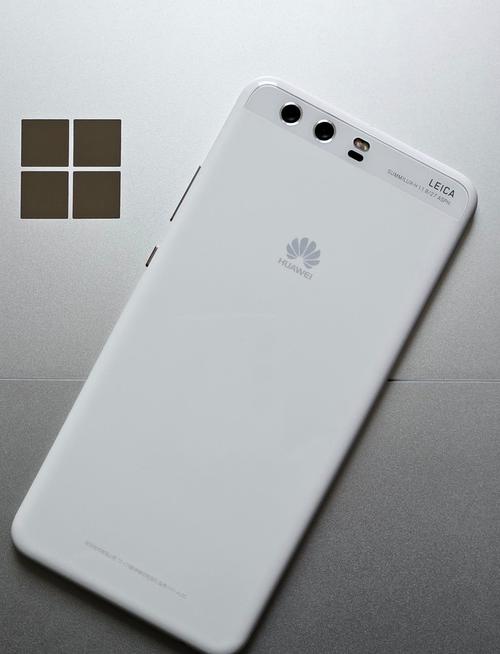

   （图片来源网络，侵删）
   • 麒麟960是全球首款将LTE Cat.12基带集成到SoC内部的处理器，这意味着它支持最高600Mbps的下行速率，并且功耗更低,通信性能更稳定。

4. 安全性增强：

   集成了独立的安全芯片（i5），为支付、数据存储等提供了更高级别的安全保障。

华为P10 Plus的“16纳米”处理器（麒麟960）是其成为当年旗舰手机的重要基石之一，它为P10 Plus提供了流畅的日常体验、出色的游戏表现和良好的续航能力。
